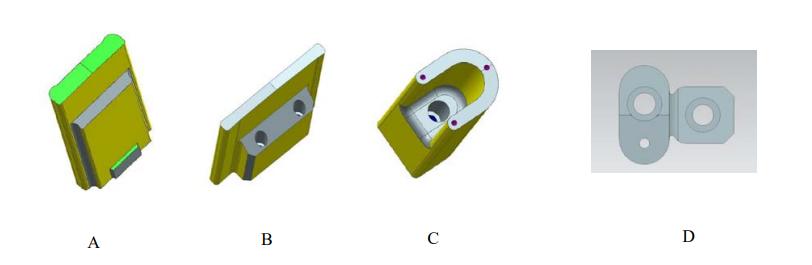

沖頭固定方式和種類

設計注意事項：

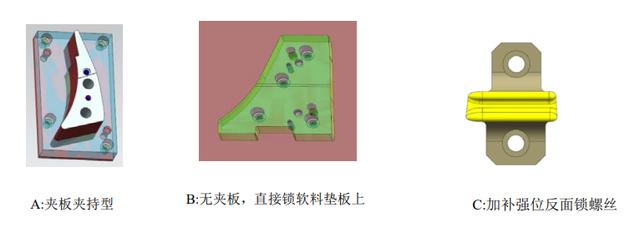

①按照客戶的要求，沖頭選擇正面固定或者反面固定

②當沖頭長寬尺寸超過 100*100 時，直接在沖頭上做螺絲，銷釘，固定在背面軟料墊板上，不需要夾板及墊板，如 圖 B 所示

③當沖頭較弱時，我們需要對沖頭做補強，針對客戶要求，我們可以選擇以下幾種方式

在設計沖頭補強時，我們要充分考慮加工的可行性

④如果客戶沒有特殊要求，一般情況下，我們盡量考慮沖頭做快拆，方便拆模，調模

⑤沖頭上盡量加廢料頂針（除非做不了），頂針盡量做大，至少做到￠4.0 以上，頂針沉頭孔象限點到刀口邊最小 3MM

⑥有時料厚比較厚，我們?yōu)榱藴p少沖裁力，沖頭可以做高低沖或者波浪刀口,一般情況下要保證刀口的高低差要大于 1.5 倍的料厚

⑦如圖 D 螺絲沉頭孔向限點到刀口邊最少 5MM 以上，以防加工誤差，螺絲沉頭倒角或刀口線改動造成破孔。

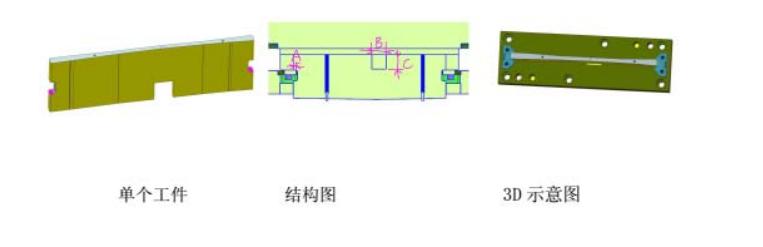

⑧如圖 E,客戶要求或則沖頭極度細長的情況下采用此種結構設計方式,壓塊壓住沖頭兩側，有效接觸面積 A 至少設 計 6mm,沖頭底部中間區域做避空加強位，其中 B 值至少設計 20mm,C 值至少設計為 30mm，以保證夾板夾持沖頭的強度

單邊沖裁

設計注意事項

①單邊切邊沖頭因?yàn)樵跊_裁過程會受到側向力，所以我們?cè)谠O(shè)計時一定要防側向力

如下圖幾種方式

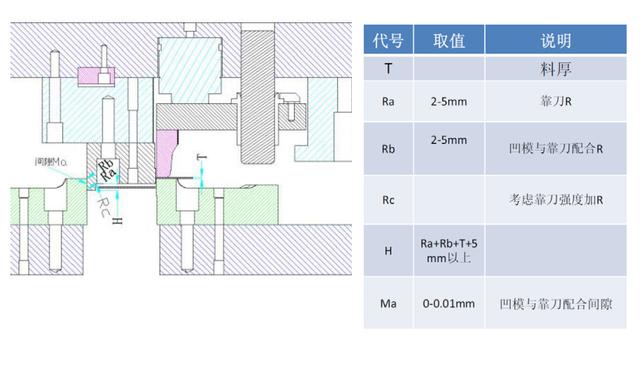

②沖頭切料之前必須要先靠住有效直身：3.0 以下料厚先靠住有效直身 5.0；3.0 及 3.0 以上料厚先靠住有 效直身 10.0

③做拔牙快拆沖頭(無客戶要求時可做在螺絲過孔內)

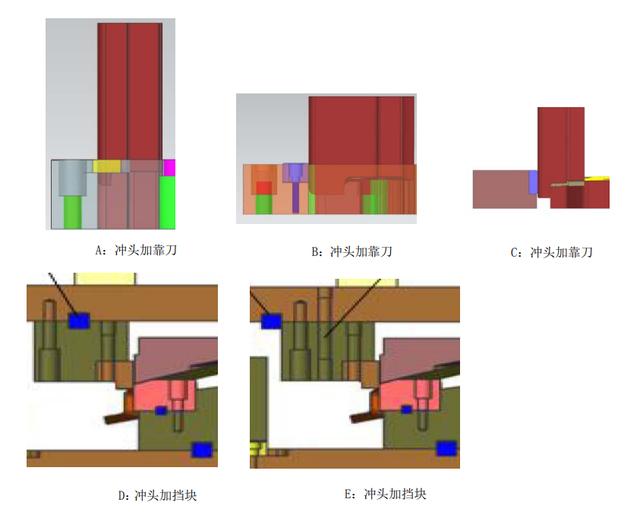

④單邊沖裁時，可以采用擋塊靠住沖頭受力面，也可以采用沖頭加靠刀形式（優先使用），封閉刀口無側向力，無須 檔塊和靠刀

⑤ D,E 此類結構應用于單沖和連續模,沖頭采用拼塊形式，用螺絲銷釘固定在夾板座上。夾板用鍵螺絲固定在模座 上，注意長寬的比例。下模也采拼塊形式，用鍵或銷釘定位在下模板座子上，座子用鍵定位，防止側向力作用。注 意：上下拼塊不能過長，最好小于 300mm,防止熱處理不均。也不能過小，過小會浪費加工成本，同時也不好排布螺 絲,銷釘

⑥在客戶沒有特殊要求的前提下，沖頭進入凹模 5-8MM

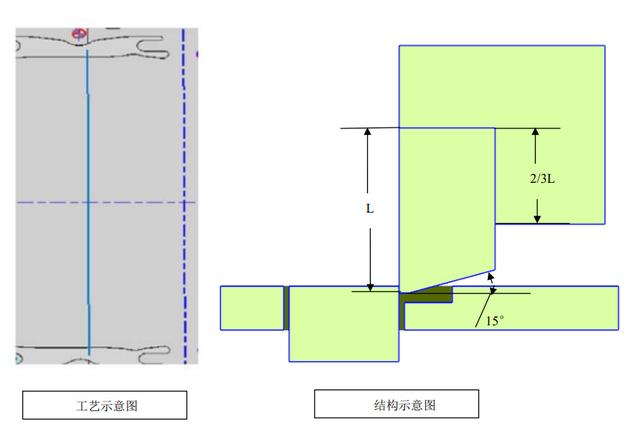

撕破設計標準

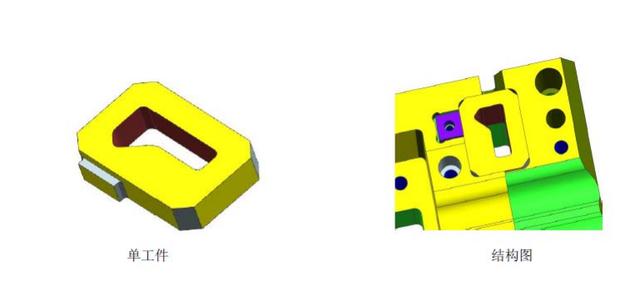

沖頭局部區域強度較弱設計標準

設計注意事項

①?zèng)_頭局部區域強度非常薄弱時，采用此種挖鑲件結構設計形式

②薄弱處挖的鑲件要有足夠的面扣在大沖頭上，以防止擺動

③薄弱處挖的鑲件掛臺要根據材料厚度適當?shù)募哟螅苑乐估瓟啵瑨炫_(tái)高度設計 10mm，寬度 2mm

④廢料頂針盡量做大，至少做到￠4.0 以上，頂針沉頭孔象限點到刀口邊最小 3MM

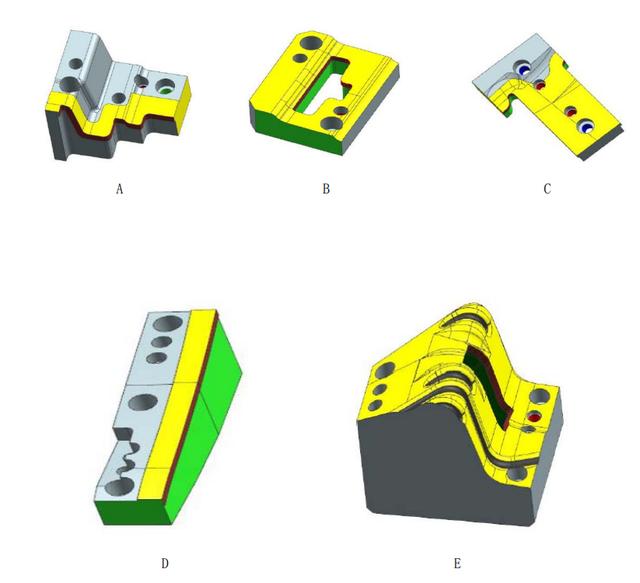

切邊刀口種類

1.單邊切料刀口

設計注意事項

①單邊切料不自帶靠刀時，要防側向力 T≤4.0 時，用鍵靠住或鑲?cè)氪髩|板（或模座）10~20MM 深。 T>4.0 以上時，將刀口整體鑲?cè)氪髩|板或模座中。特殊情況請示上級決定；

②T≤2.0 時，螺絲孔邊到刀口邊不少于 10MM。2.04.0 以上時，螺 絲孔邊到刀口邊不少于 20MM。設計時螺絲盡量放在面積較大的邊上防止工件從螺絲邊上爆裂

③螺絲一般情況下不能小于 M10

④鑲?cè)胧交蚩孔〔荒苤苯幽闷饋淼男枳鰮苎溃笥?15KG 以上的刀塊需單獨做拔牙，保證螺絲/銷釘/拔牙相同規格

⑤刀口按直 5 斜 1 或背面鑼臺階（根據客戶要求）

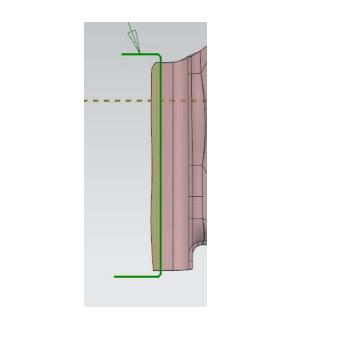

2.帶型面切邊刀口

設計注意事項

①如果有單邊切料要設計防側向力結構，刀口直身較大時要保證刀口強度

②仿形面要遵循 202 原則，螺絲一般情況下不能小于 M10

③鑲?cè)胧降秹K靠住不能直接拿起來的需做撥牙，大于 15KG 以上的刀塊需單獨做拔牙，保證螺絲/銷釘/拔牙相同規格

④螺絲孔離刀口邊的距離不能小于 5 倍料厚，且螺絲孔就放在面積較大的邊上，防止工件從螺絲孔邊 上爆裂，螺絲沉頭應加上避位，防止螺絲頭露出

⑤刀口按直 5 斜 1 或背面鑼臺階（根據客戶要求）

⑥如圖 E 側切刀口，要防止工件在沖裁過程中的側向力，要設計基準角，保證設計 X/Y 兩個方向的基準平面

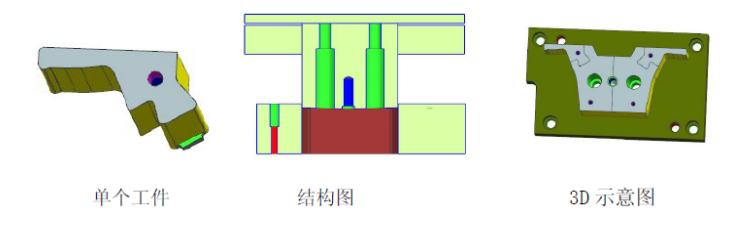

3.帶掛臺異型沖孔入子

設計注意事項

①刀口邊到入子外形要有 5 倍料厚

②至少有一個角要防反(防反量 3.00MM 以上）

③注意 R 角的配合

④注意同類型的入子工件與工件之間的防反

⑤漏料斜度按客戶標準設計

⑥此種結構除客戶要求外，不使用
