建模步驟

1.【前視基準面】畫草圖如下：

2.【保存草圖為塊】。

2-1.給這個塊命名為：底座。

3.在【前視基準面】新畫一個草圖。

3-1.【保存為塊】把手。

4.繼續新建一個草圖。

4-1.【保存為塊】連桿。

5.還是畫草圖，并保存為塊：連桿二。

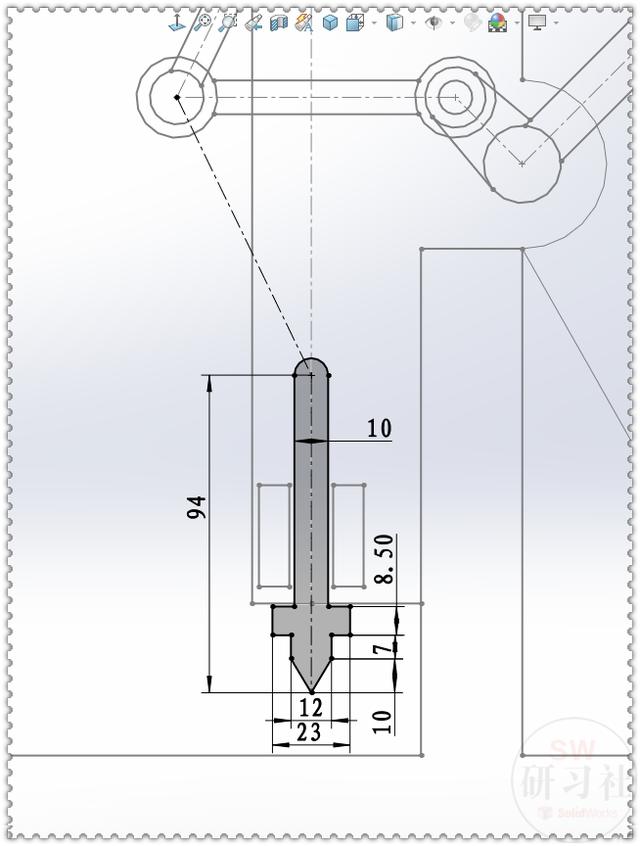

6.新建一個草圖，畫沖壓桿，并保存為塊。

6-1.草圖和塊制作完成。

裝配體

7.新建【裝配體】-【設計庫】-【添加文件位置】選擇保存塊的文件夾。

8.【生成布局】。

9.把【塊】拖出來，一個一個的添加也行。

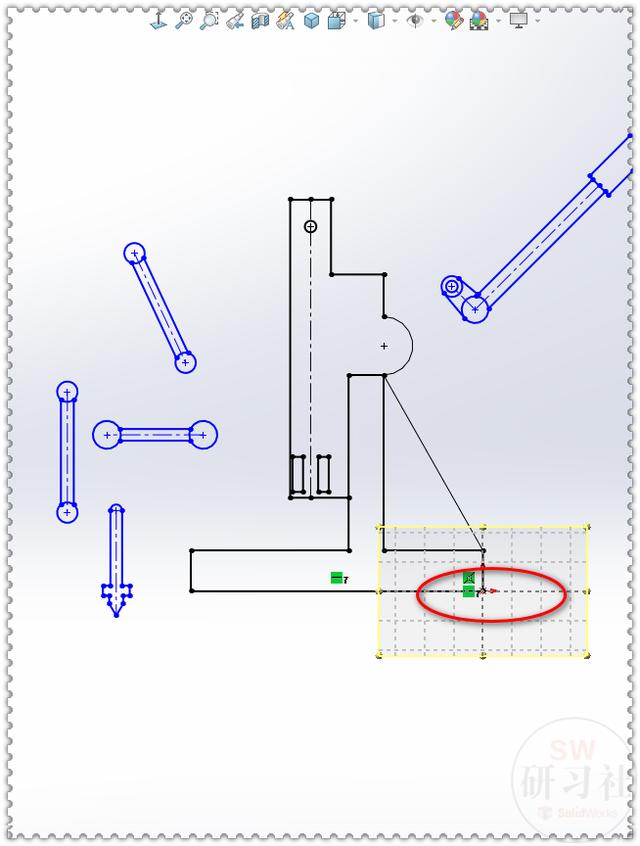

10.首先把底座重合到原點上，并添加：水平幾何關系。

11.把手重合到圓心。

12.短連桿重合到把手的圓心。

13.給兩根長連桿也添加：重合。

14.最后給沖壓桿添加：重合、豎直幾何關系。

15.退出布局。

16.給每個【塊】添加不同的顏色，【編輯】-【外觀】-【草圖/曲線顏色】。

16.【運動算例】給把手的圓添加：旋轉馬達——線段。

16-1.起點0——2秒：90度；2——4秒：0度。

17.【計算】：

18.完成。
